全自动喷淋清洗线
产品分类： 超声波清洗机
产品简介：
订购热线：15098912336
全自动喷淋清洗线
1、设备名称及型号
1.1名称：平面通过式冲压件超声波清洗机喷淋线设备
1.2型号：JS-06LM
2、设备用途：
专业用于清洗贵公司产品的清洗和干燥。
3、工件产量：
线速度3-7m/min可调,可满足大小工件的清洗生产要求。
4、清洗工艺：
4.1工艺流程
进料→超声波清洗→喷淋漂洗→风刀切水 →热风循环干燥→出料
4.2工序说明
1.1名称：平面通过式冲压件超声波清洗机喷淋线设备
1.2型号：JS-06LM
2、设备用途：
专业用于清洗贵公司产品的清洗和干燥。
3、工件产量：
线速度3-7m/min可调,可满足大小工件的清洗生产要求。
4、清洗工艺：
4.1工艺流程
进料→超声波清洗→喷淋漂洗→风刀切水 →热风循环干燥→出料
4.2工序说明
|
槽 号 |
工序名称 | 超声波功率 | 频率KHZ | 处理温度℃ | 介质 | 过滤精度 | 储液槽 |
加热 KW |
| 1 | 超声波清洗 | 6000W | 40 | 70 | 洗剂 | 10μ | 有 | 15 |
| 2 | 喷淋清洗 | 60~80 | 市水 | 5μ | 有 | 15 | ||
| 3 | 风刀切水 | 60-80 | ||||||
| 4 | 热风循环干燥段1 | 90-110 | 热风 | 15-18 | ||||
| 5 | 热风循环干燥段2 | 90-110 | 热风 | 15-18 |
5、设备组成及操作原理
5.1设备组成及操作原理

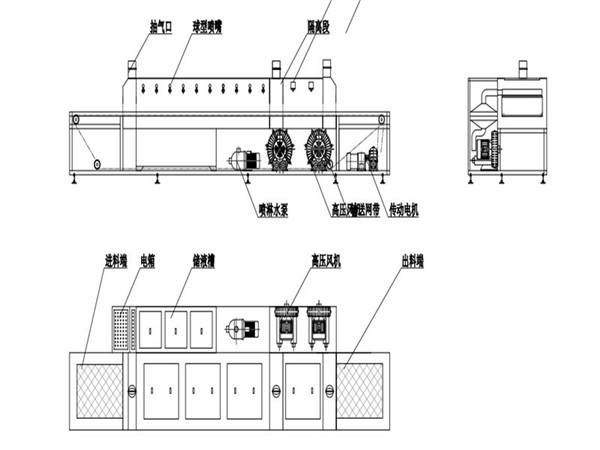

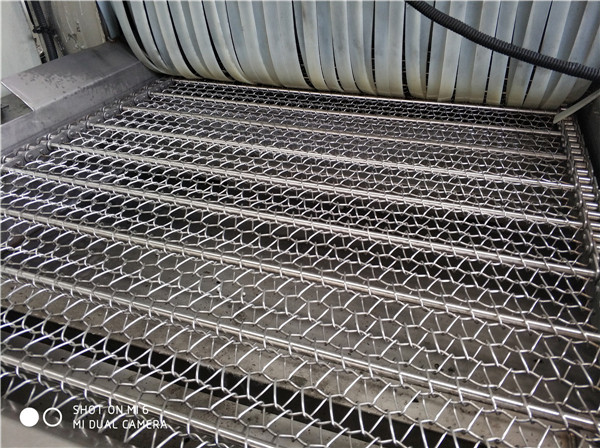

设备组成：该设备由超声波清部分，喷淋清洗系统，风刀切水， 循环热风干燥，储液槽，过滤循环系统，自动补液系统，网带输送装置， 加热系统，超声波系统，电器控制部分，框架及外封板，具体结构见附图和以下的说明。
5.2操作原理：首先由操作者将待清洗的工件依次放入上料端，由进料输送带自动将洗篮运到每个清洗工位，经过超声清洗、喷淋清洗、进入风刀切水和热风干燥经充分干燥后，在下料端操作者将工件取下，转入下道工序即可。
5.1设备组成及操作原理
设备组成：该设备由超声波清部分，喷淋清洗系统，风刀切水， 循环热风干燥，储液槽，过滤循环系统，自动补液系统，网带输送装置， 加热系统，超声波系统，电器控制部分，框架及外封板，具体结构见附图和以下的说明。
5.2操作原理：首先由操作者将待清洗的工件依次放入上料端，由进料输送带自动将洗篮运到每个清洗工位，经过超声清洗、喷淋清洗、进入风刀切水和热风干燥经充分干燥后，在下料端操作者将工件取下，转入下道工序即可。
|
|
|||||||||
|
 |
||||||||
 |
|
||||||||
