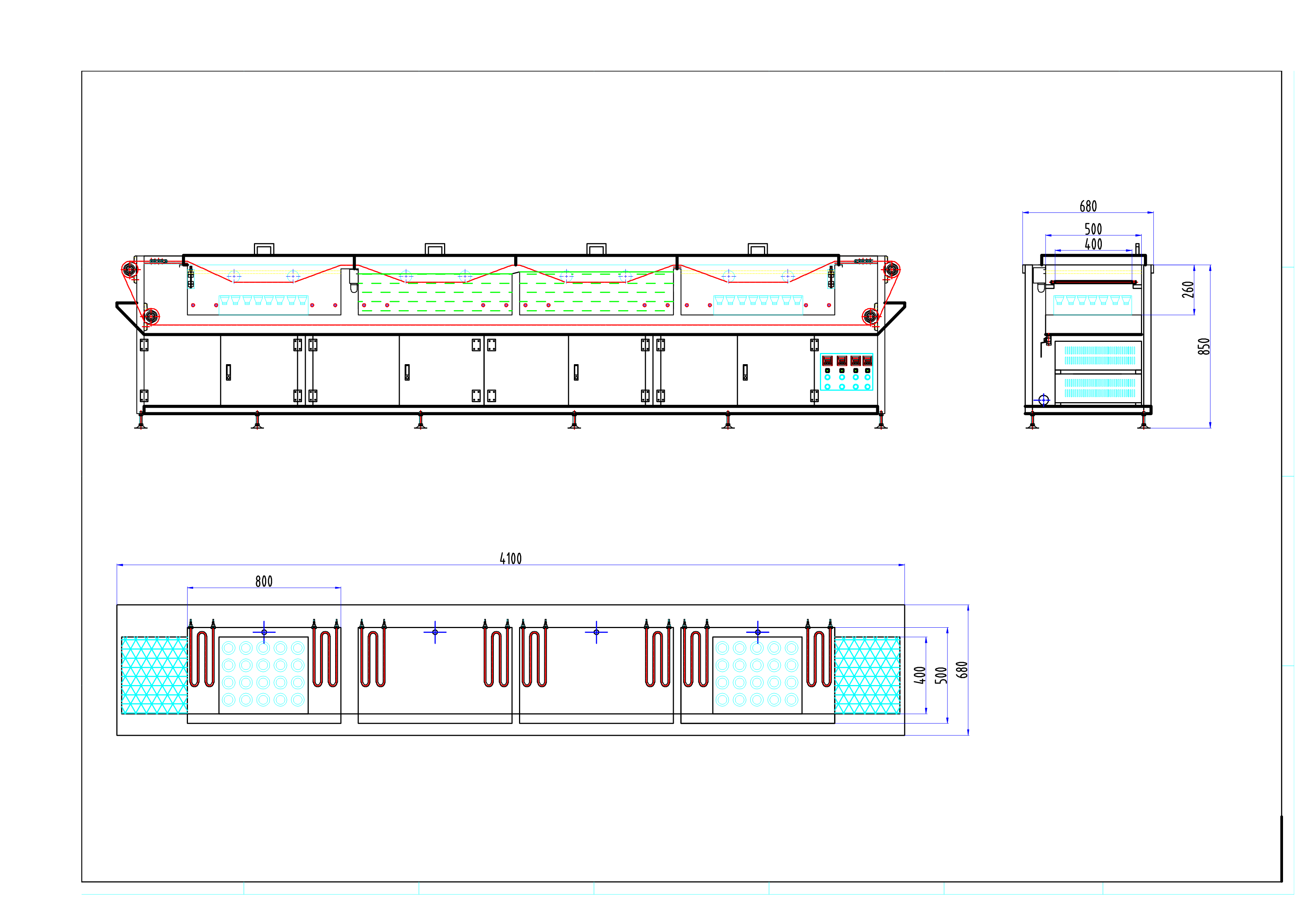

四槽通过式超声波清洗方案
清洗工艺：
| 序号 | 工艺 流程 | 自动进液 | 温 度 | 加热 | 超声波 |
| 1 | 超声波溶剂清洗 | √ | 70-20℃ | 6KW | 28KHZ 2000W |
| 2 | 纯水 清洗 | / | 60-80℃ | 6KW | / |
| 3 | 纯水 清洗 | / | 60-80℃ | 6KW | / |
| 4 | 超声波溶剂清洗 | √ | 60-80℃ | 6KW | 28KHZ 2000W |
2-1，超声波清洗机：
| 数量 | 1套（第一槽） | |
| 结构 | 有效尺寸 | L800×W500×H260（mm） |
| 材质 | SUS304不锈钢板，厚2mm。外贴10mm保温棉。 | |
|
清洗槽 结构 |
1、 槽体后侧设溢流口。 2、设置自动进水阀、手动排水阀。 3、设有液位监控感应装置，与声光报警连接；低液位报警系统，可自动关闭加热并及时自动补液。 4、水槽的管路明确液体流向标识，进排管球阀方便操作。 5、配有不锈钢缸盖 |
|
| 超声波系统 |
震板 |
槽体底部装一块震板，超声震子为20只，超声波功率1000W，超声频率为28KHz，采用优质晶片震子。 |
| 发生器 | 采用先进的扫频输出方式，超声输出均匀有力，超声功率无级可调。 | |
| 加热系统 | 加热器 |
1、 清洗液加热方式：采用电加热，启动设定为作业前预先启动。 2、 不锈钢电加热管位于槽体左右两侧部，功率2*3Kw，便于维护和保养。 |
| 温控器 |
温控系统采用进口数显温度计控制，控制方便、控温精确。 加热温度70-20℃ |
|
| 数量 | 1套（第二槽） | |
| 结构 | 有效尺寸 | L800×W500×H260（mm） |
| 材质 | SUS304不锈钢板，厚2mm。外贴10mm保温棉。 | |
|
清洗槽 结构 |
1、槽体左侧设溢流口。 2、设置手动排水阀。 3、水槽的管路明确液体流向标识，球阀方便操作。 4、配有不锈钢缸盖 |
|
| 加热系统 | 加热器 |
3、 清洗液加热方式：采用电加热，启动设定为作业前预先启动。 4、 不锈钢电加热管位于槽体左右两侧部，功率2*3Kw，便于维护和保养。 |
| 温控器 |
温控系统采用优质数显温度计控制，控制方便、控温精确。 加热温度60-80℃ |
|
| 数量 | 1套（第三槽） | |
| 结构 | 有效尺寸 | L800×W500×H260（mm） |
| 材质 | SUS304不锈钢板，厚2mm。外贴10mm保温棉。 | |
|
清洗槽 结构 |
1、槽体左侧设溢流。右侧设进水。水从后往前溢流漂洗。 2、设置手动排水阀、进水阀和流量计。 3、水槽的管路明确液体流向标识，球阀方便操作。 4、配有不锈钢缸盖 |
|
| 加热系统 | 加热器 |
5、 清洗液加热方式：采用电加热，启动设定为作业前预先启动。 6、 不锈钢电加热管位于槽体左右两侧部，功率2*3Kw，便于维护和保养。 |
| 温控器 |
温控系统采用优质数显温度计控制，控制方便、控温精确。 加热温度60-80℃ 保持恒温清洗温度，依加温40℃，12KW加热功率，每小时可溢流 水约220升 |
|
| 数量 | 1套（第一槽） | |
| 结构 | 有效尺寸 | L800×W500×H260（mm） |
| 材质 | SUS304不锈钢板，厚2mm。外贴10mm保温棉。 | |
|
清洗槽 结构 |
2、 槽体后侧设溢流口。 2、设置自动进水阀、手动排水阀。 3、设有液位监控感应装置，与声光报警连接；低液位报警系统，可自动关闭加热并及时自动补液。 4、水槽的管路明确液体流向标识，进排管球阀方便操作。 5、配有不锈钢缸盖 |
|
| 超声波系统 |
震板 |
槽体底部装一块震板，超声震子为20只，超声波功率1000W，超声频率为28KHz，采用优质晶片震子。 |
| 发生器 | 采用当今先进的扫频输出方式，超声输出均匀有力，超声功率无级可调。 | |
| 加热系统 | 加热器 |
7、 清洗液加热方式：采用电加热，启动设定为作业前预先启动。 8、 不锈钢电加热管位于槽体左右两侧部，功率2*3Kw，便于维护和保养。 |
| 温控器 | 温控系统采用优质数显温度计控制，控制方便、控温精确。 | |
| 数量 | 1套 |
|
结构 形式 |
1 采用SUS304不锈钢力骨型网带,孔格5*5,丝经1.5 2 传动用5分SUS304不锈钢双链条,每隔150mm穿一条不锈钢枝 3 网带不受传动力,使用寿命长 4 输送链轮用SUS304。 |
| 电器控制 |
选用减速马达,无级调速 输送速度2-6米/分 |
