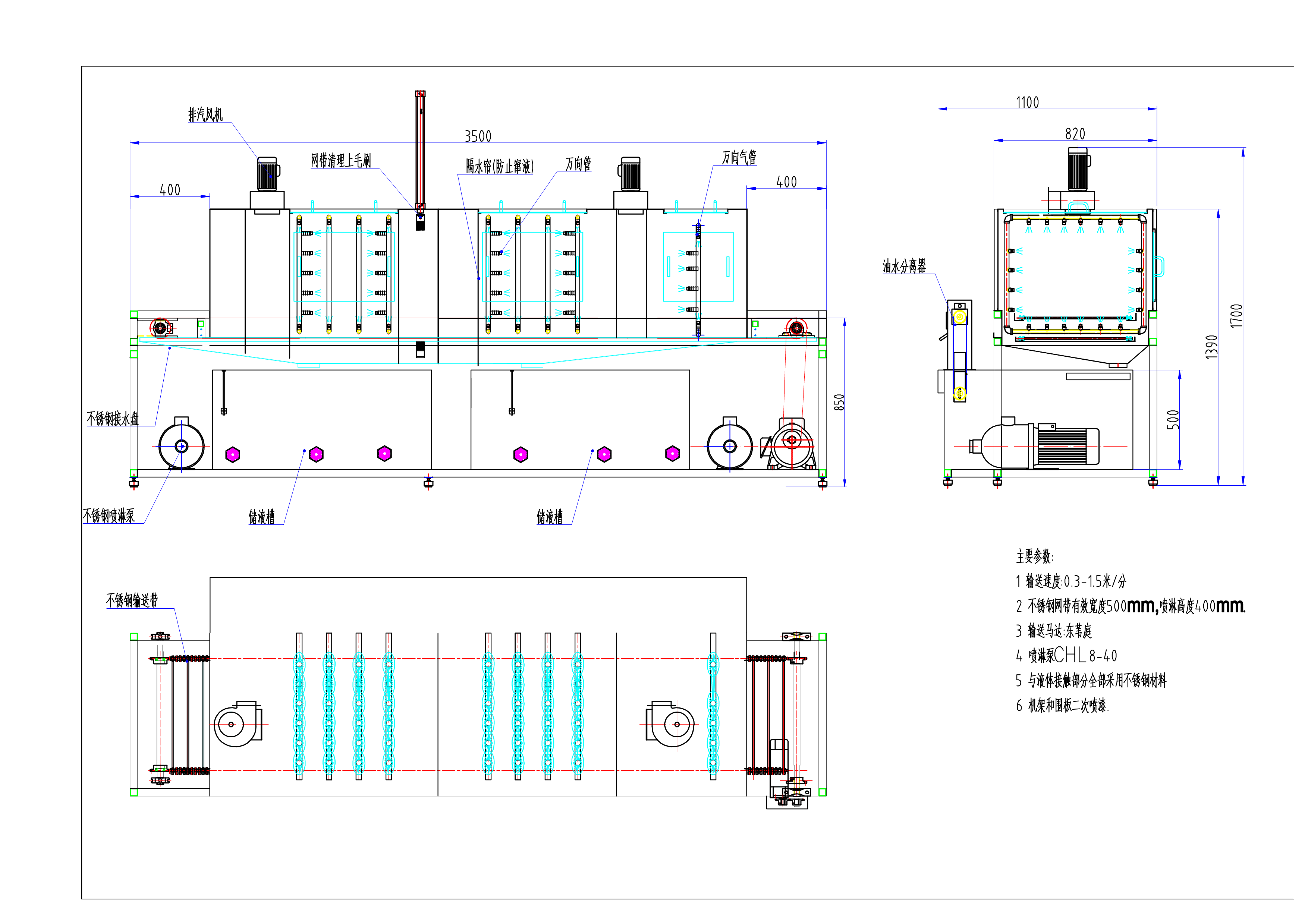

通过式喷淋-喷淋-风切
1、清洗工艺：
| 序号 |
工艺 流程 |
水泵（风机）功率 | 加热功率 | 工艺条件 | |
| 处理方式 | 处理温度 | ||||
| 1 | 粗喷淋洗 | 2HP | 9-12KW | 热水喷淋 | 50-70℃ |
| 2 | 精喷淋 | 2HP | 9--12KW | 热水喷淋 | 50-70℃ |
| 3 | 人工切水 | / | / | / | / |
| 4 | 热风烘干 | 1/2HP | 9-12KW | 加热空气 | 20-110℃ |
| 5 | 热风烘干 | 1/2HP | 9-12KW | 加热空气 | 20-110℃ |
2.1 输送装置：(清洗烘干各1套)
1/2HP减速马达,变频调速,速度0.3-1.5M/minm。
3/4不锈钢链条加不锈钢钢枝和不锈钢网带组成的输送线.
2.2喷淋粗清洗（市水）
| 数量 | 1套（第一段） | |
| 槽体 | 有效尺寸 | L200×W500×H400（mm） |
| 材质 | 内胆SUS304板，厚2.0mm.外壳碳钢板喷漆.中间保温层.外表温度不大于40℃ | |
| 结构 |
双层喷淋室,喷淋管区上下透明门窗,以方便调节喷嘴和观察喷淋状况. 相邻段设两层隔液帘,防止喷淋时窜液. |
|
| 喷淋系统 | 喷淋泵 | 2HP不锈钢喷淋泵,喷淋压力0.2-0.35MPa.水泵的吸口均设过滤器 |
| 喷淋管路 |
1、 环形布置4组不锈钢喷淋管 2、 扇形喷嘴 3、 首末2组喷管上装万向节管,可人工调节喷淋方向. 4、 设上下毛刷,上毛刷由气缸带动,下毛刷固定在网带下面,配和清水喷淋,定期进行自清洗. |
|
| 加热系统 | 加热器 |
1、 清洗液加热采用电加热，启动设定为作业前预先(约３0分钟)启动。 2、 不锈钢电加热管位于槽体左右两侧下部，功率9-12Kw. |
| 温控器 | 温控系统采用优质温度计控制,控制方便。 温度:50-60℃可调 | |
| 储液箱 | 材质 | 优质SUS304 厚度1.5mm |
| 结构 |
1、 喷淋后从清洗槽流回的液体经油水分离后，然后泵入清洗槽重复使用. 2、 清洗工序配过滤装置，确保工作液的洁净。 3、贮液箱设低液位保护开关，低位声光报警及切断加热。 4 设清洗软管一条,可定期对储液槽清洗. 5 储液槽尺寸:L1100mm*D900mm*H500mm |
|
|
油 水 分离器 |
带式油水分离器,每小时可分离油污2.5KG. | |
| 排汽风机 |
120W离心风机,可把喷淋室内的废汽排出. 外接客户总排气管,长度20米内,用镀锌管或铝箔软管. |
|
| 管路 | 自动进水,进水用PVC管;循环喷淋和排水用SUS304不锈钢管.设总进水管和总排水管. | |
| 数量 | 1套（第一段） | |
| 槽体 | 有效尺寸 | L200×W500×H400（mm） |
| 材质 | 内胆SUS304板，厚2.0mm.外壳碳钢板喷漆.中间保温层.外表温度不大于40℃ | |
| 结构 |
双层喷淋室,喷淋管区上下透明门窗,以方便调节喷嘴和观察喷淋状况. 相邻段设两层隔液帘,防止喷淋时窜液. |
|
| 喷淋系统 | 喷淋泵 | 2HP不锈钢喷淋泵,喷淋压力0.2-0.35MPa.水泵的吸口均设过滤器 |
| 喷淋管路 |
1 环形布置4组不锈钢喷淋管 2 扇形喷嘴 3 首末2组喷管上装万向节管,可人工调节喷淋方向. 4 定期进行自清洗清洗喷淋室和网带. |
|
| 加热系统 | 加热器 |
1 清洗液加热采用电加热，启动设定为作业前预先(约３0分钟)启动。 2 不锈钢电加热管位于槽体左右两侧下部，功率9-12Kw. |
| 温控器 | 温控系统采用优质温度计控制,控制方便。 温度:50-60℃可调 | |
| 储液箱 | 材质 | 优质SUS304 厚度1.5mm |
| 结构 |
1 喷淋后从清洗槽流回的液体经油水分离后，然后泵入清洗槽重复使用. 2 清洗工序配过滤装置，确保工作液的洁净。 3贮液箱设低液位保护开关，低位声光报警及切断加热。 4 设清洗软管一条,可定期对储液槽清洗. 5 储液槽尺寸:L1100mm*D900mm*H500mm |
|
|
油 水 分离器 |
带式油水分离器,每小时可分离油污2.5KG. | |
| 排汽风机 |
120W离心风机,可把喷淋室内的废汽排出. 外接客户总排气管,长度20米内,用镀锌管或铝箔软管. |
|
| 管路 | 自动进水,进水用PVC管;循环喷淋和排水用SUS304不锈钢管.设总进水管和总排水管. | |
| 数量 | 1套（第1段） | |
| 炉体 | 有效尺寸 | L1100×W500×H400（mm） |
| 材质 |
外壳钢板喷漆,内层1.5mm镀锌板.120K岩棉保温层.50mm厚.外表温度不大于40℃ 进出料口设垂帘和空气帘,以防热风向外泄漏. |
|
| 循环风机 | 风机 | 1/2HP 离心式热风机. |
| 循环管路 |
1 加热管装在加热包内,位于网带下方,热风从下往上吹. 2 通过外风管,把热风输送到加热包,循环使用. |
|
| 加热系统 | 加热器 |
1 加热采用电加热，启动设定为作业前预先(约10分钟)启动。 2 不锈钢电加热管位于槽体左右两侧下部，功率9-12Kw. |
| 温控器 | 温控系统采用优质温度计控制,控制方便。 温度:20-110℃可调 | |
| 加热包 | 材质 | 优质SUS304 厚度1.5mm |
| 结构 | 120K岩棉保温层.50mm厚. 内外壳双层结构,有效保温. | |
| 数量 | 1套（第1段） | |
| 炉体 | 有效尺寸 | L1100×W500×H400（mm） |
| 材质 |
外壳钢板喷漆,内层1.5mm镀锌板.120K岩棉保温层.50mm厚.外表温度不大于40℃ 进出料口设垂帘和空气帘,以防热风向外泄漏. |
|
| 循环风机 | 风机 | 1/2HP 离心式热风机. |
| 循环管路 |
1 加热管装在加热包内,位于网带下方,热风从下往上吹. 2 通过外风管,把热风输送到加热包,循环使用. |
|
| 加热系统 | 加热器 |
1 加热采用电加热，启动设定为作业前预先(约10分钟)启动。 2 不锈钢电加热管位于槽体左右两侧下部，功率9-12Kw. |
| 温控器 | 温控系统采用优质温度计控制,控制方便。 温度:20-110℃可调 | |
| 加热包 | 材质 | 优质SUS304 厚度1.5mm |
| 结构 | 120K岩棉保温层.50mm厚. 内外壳双层结构,有效保温. | |
